手动法兰球阀

日期:2017-6-12 23:04:54 人气: 标签:法兰球阀 手动球阀 软密封球阀 球阀


【产品用途】
    Q41F 型 PN16~PN64 法兰球阀用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。


球阀具有以下优点

1、流体阻力小,全通径的球阀基本没有流阻。

2、结构简单、体积小、重量轻。

3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

【性能参数】

型号

Q41F-16C

Q41F-16P

Q41F-25C

Q41F-25P

工作压力(MPa

1.6~2.5

适用温度(℃)

180

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢铸钢

铬镍系不锈钢

球体、阀杆

/铬镍/铬镍钼系不锈钢

铬镍系不锈钢

密封圈

柔性石墨垫圈/316+柔性石墨垫圈

填料

聚四氟乙烯

主要连接尺寸

公称通径DN

主要外形连接尺寸

L

D

D1

D2

B

Z-d

H

W

Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P

15

130

95

65

45

14

4-14

78

140

20

140

105

75

55

14

4-14

84

160

25

150

115

85

65

14

4-14

95

180

32

165

135

100

78

16

4-18

150

250

40

180

145

110

85

16

4-18

150

300

50

200

160

125

100

16

4-18

170

350

65

220

180

145

120

18

4-18

195

350

80

250

195

160

135

20

8-18

215

400

100

280

215

180

155

20

8-18

250

500

125

320

145

210

185

22

8-18

265

600

150

360

280

240

210

24

8-23

270

800

200

400

335

295

265

26

12-23

330

800

250

530

405

355

320

30

12-25

450

1300

Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P

15

130

95

65

45

16

4-14

103

100

20

140

105

75

55

16

4-14

112

160

25

150

115

85

65

16

4-14

123

160

32

165

135

100

78

18

4-18

150

250

40

180

145

110

85

18

4-18

156

250

50

200

160

125

100

20

4-18

172

350

65

220

180

145

120

22

8-18

197

350

80

250

195

160

135

22

8-18

222

450

100

280

230

190

160

24

8-23

253

450

125

320

270

220

188

28

8-25

275

600

150

360

300

250

218

30

8-25

286

800

200

400

360

310

278

34

12-25

340

1200

250

530

425

370

332

36

12-30

470

1400

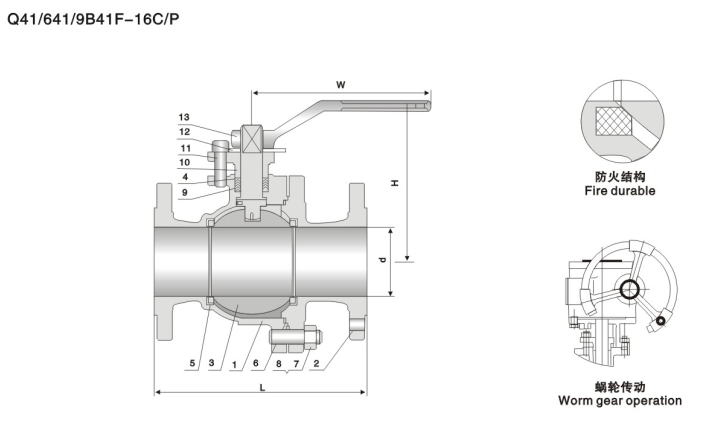

结构图片
