软密封闸阀

日期：2017-6-13 19:55:59 人气：标签：软密封闸阀 Z45X闸阀球铁材质软密封闸阀

【产品概述】

闸阀是各种流体输送工程中应用最广泛的阀门之一。传统闸阀，普遍存在着流体易泄漏、内件锈蚀严重等现象。目前市场上的普通软密封闸阀，阀杆轴封处易外漏，无法在不断水且处于任何开度的情况下更换密封圈。

弹性座封闸阀，采用新颖的结构设计、严格的制造技术和高性能的新型材料，克服了传统闸阀密封不良、内件特别是闸板易锈蚀、橡胶弹性疲乏易老化等缺陷，密封性能可靠，操作轻快，维护简单便利，使用寿命长。适用于生活用水系统、给排水系统、污水处理系统、化工流体输送系统等，在建筑、城市环保、石化、医药、食品、冶金、纺织、电力等行业的流体管在线上作为截断装置使用（不适用于节流）。

【产品特点】

弹性座封闸阀，主要密封件是橡胶全部包覆的整体式闸板，在操作力和水压作用下产生微量的自适应弹性变形，与精密铸造的阀座形成极佳的密封效果。

◆球铁精铸壳体

阀体和阀盖材质为球墨铸铁，强度高耐腐蚀。阀座与阀体整体精密铸造成形，无需任何加工。

◆全径平底流道

阀门全开时闸板完全生离流道，阀座底部无凹槽，不易堆积杂物，与直管道等同，流阻最低。

◆全部包胶闸板

高性能橡胶将骨架全部包裹，铸铁彻底与介质隔离，无腐蚀。橡胶软密封，与骨架牢固精结，整体热硫化成形。

◆ 整体式铜螺母

闸板螺母与骨架整体连接，无运动空行程及松脱现象。青铜材质，与阀杆间自润滑，有效降低操作扭矩。

◆闸板导轨系统

阀体与闸板间带导轨系统。闸板密封时承载水压不偏移，升降时橡胶无接触磨损，防止阀杆弯曲。

◆ 不锈钢阀杆

不锈钢耐腐蚀阀杆，梯形螺纹滚压加工，螺牙光滑耐磨，有效降低操作扭矩，提高使用寿命。

◆双止推轴承（暗杆型DN≤300）

阀杆颈部带双止推轴承，倒装式阀杆避免被水压冲出。青铜材质，与阀杆间自润滑，有效降低操作扭矩。

◆阀杆轴向密封（暗杆型）

三道O形密封圈，水压作用下轴向自密封，无填料密封调节之烦恼。顶部挡尘圈，阻止外部杂质进入轴封内部。

◆倒密封结构（暗杆型DN≤300）

专利倒密封结构，允许阀门在不断水且处于任何角开度的紧急情况下，更换压盖处的O形密封圈。

◆中法兰连接

高强度内穴角螺钉，热熔胶和阀盖橡胶圈封闭，将螺钉与工作介质和外界环境完全隔离。

◆ 双支脚双吊环

所有规格的闸阀，阀体整体铸造有两只支脚，阀盖整体铸造有两只吊环，便于搬运和贮存。

◆无毒防腐涂装

阀门内外表面均采用无毒环氧树脂粉体静电涂装，防腐蚀长寿命，可直接用于生活饮用水、食品医药行业。

◆型式操作多样

结构有暗杆型、明杆型。可用手轮、T形手柄、电动、气动等装置操作，阀位现场指示、阀位信号输出、密码锁控制、延长操作杆、直埋装置等可供选择。

◆安装施工方便

具有法兰、卡箍沟槽、承口、插口、机械接头、PE接头等连接方式，可选伸缩功能，与铸铁、钢制、塑料等管道连接便利。

【执行标准】

1. 阀门设计制造按GB/24924-2010的标准；

2. 阀门结构长度按GB/T12221-2005的规定；

3. 检验与试验应符合GB/T13927-2008的相关规定；

4. 法兰尺寸按GB/T17241.6-2008的规定；

【技术参数】

公称尺寸	DN40~DN800
适用介质	清水、或物化性质类似于水的介质（污水、原水、热水、油类介质请注明）
工作温度℃	0-70（标准配置）0-100（热水配置）
公称压力	PN10	PN16	PN25
工作压力（MPa)	≤1.00	≤1.60	≤2.50
强度试验（MPa)	1.50	2.40	3.75
密封试验（MPa)	1.10	1.76	2.75
低压试验（MPa)	0.02	0.02	0.02

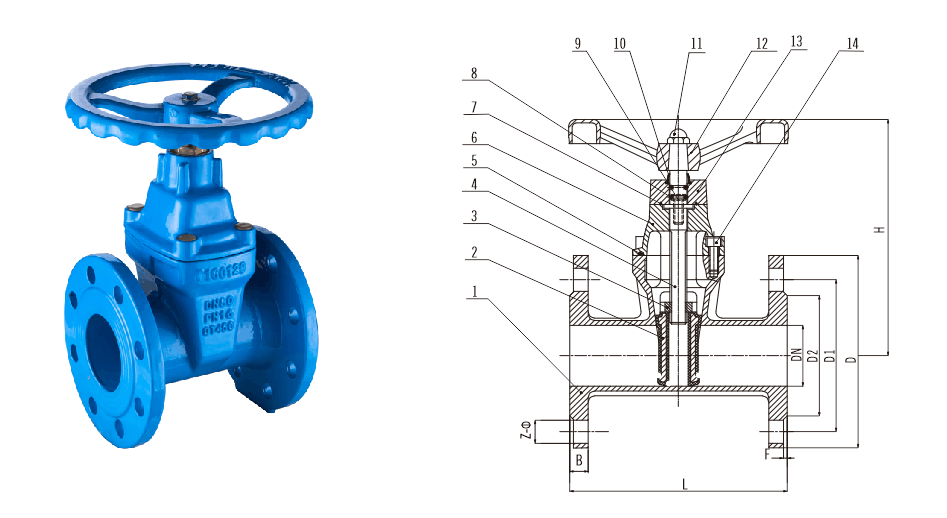

【主要材料】

序号	名称	材料
1	阀体	QT450
2	阀板	QT450+NBR
3	阀杆螺母	QT450
4	阀杆	20Cr13
5	中法兰密封圈	NBR
6	阀盖	QT450
7	O型圈	NBR
8	O型圈	NBR
9	沉头螺栓	35#
10	防尘套	NBR
11	圆头螺丝	35#
12	手轮	QT450
13	压盖	QT450
14	沉头螺栓	35#

【主要外形和连接尺寸】

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	C	F	Z-d	H
Z45X-10Q
40	165	150	110	84	19	3	4-Φ19	240
50	178	165	125	99	19	3	4-Φ19	240
65	190	185	145	118	19	3	4-Φ19	260
80	203	200	160	132	19	3	8-Φ19	275
100	229	220	180	156	19	3	8-Φ19	380
125	254	250	210	184	19	3	8-Φ19	410
150	267	285	240	221	19	3	8-Φ23	435
200	292	340	295	266	20	3	8-Φ23	630
250	330	395	350	319	22	3	12-Φ23	645
300	356	445	400	370	24.5	4	12-Φ23	697
350	381	505	460	429	24.5	4	16-Φ23	802
400	406	565	515	480	24.5	4	16-Φ28	842
450	432	615	565	530	25.5	4	20-Φ28	1060
500	457	670	620	582	26.5	4	20-Φ28	1170
600	508	780	725	682	30	5	20-Φ31	1300
700	610	895	840	794	32.5	5	24-Φ31	1550
800	660	1015	950	901	35	5	24-Φ34	1750
900	711	1115	1050	1001	37.5	5	28-Φ34	1950
1000	811	1230	1160	1112	40	5	28-Φ37	2170
Z45X-16Q
40	165	150	110	84	19	3	4-Φ19	240
50	178	165	125	99	19	3	4-Φ19	240
65	190	185	145	118	19	3	4-Φ19	260
80	203	200	160	132	19	3	8-Φ19	275
100	229	220	180	156	19	3	8-Φ19	380
125	254	250	210	184	19	3	8-Φ19	410
150	267	285	240	221	19	3	8-Φ23	435
200	292	340	295	266	20	3	12-Φ23	630
250	330	405	355	319	22	3	12-Φ28	645
300	356	460	410	370	24.5	4	12-Φ28	697
350	381	520	470	429	26.5	4	16-Φ28	802
400	406	580	525	480	28	4	16-Φ31	842
450	432	640	585	548	30	4	20-Φ31	1060
500	457	715	650	609	31.5	4	20-Φ34	1170
600	508	840	770	720	36	5	20-Φ37	1300
700	610	910	840	794	39.5	5	24-Φ37	1550
800	660	1025	950	901	43	5	24-Φ40	1750
900	711	1125	1050	1001	46.5	5	28-Φ40	1950
1000	811	1255	1170	1112	50	5	28-Φ43	2170

【结构图片】

0
0
0
0
0
0
0
0
