【安装注意事项】
1.在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力影响。 2.安装时注意介质流动的方向应与阀体所标箭头方向一致。 3.升降式垂直瓣止回阀应安装在垂直管道上。 4.升降式水平瓣止回阀应安装在水平管道上。
标记：MSS-SP-25
【性能参数】
型号
H61H
H61Y
适用温度（℃）
≤425
适用介质
水、蒸汽、油品
材料
阀体、阀盖
碳素钢
阀瓣
铬不锈钢
密封面
铬不锈钢或碳钢对焊铁基合金
垫片
柔性石墨
【主要外形和连接尺寸】
公称通径DN
尺寸 (mm)
重量 (kg)
mm
in
L
l
D
D1
H
15
1月2日
80
10
34
21.8
47.5
1.25
0
3月4日
90
13
40
27.1
52.5
1.6
25
1
100
50
33.8
62.5
2.4
32
1 1/4
120
58
42.6
78
3.75
140
66
48.7
92
5.5
2

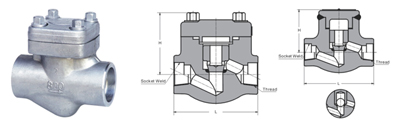

【结构图片】
